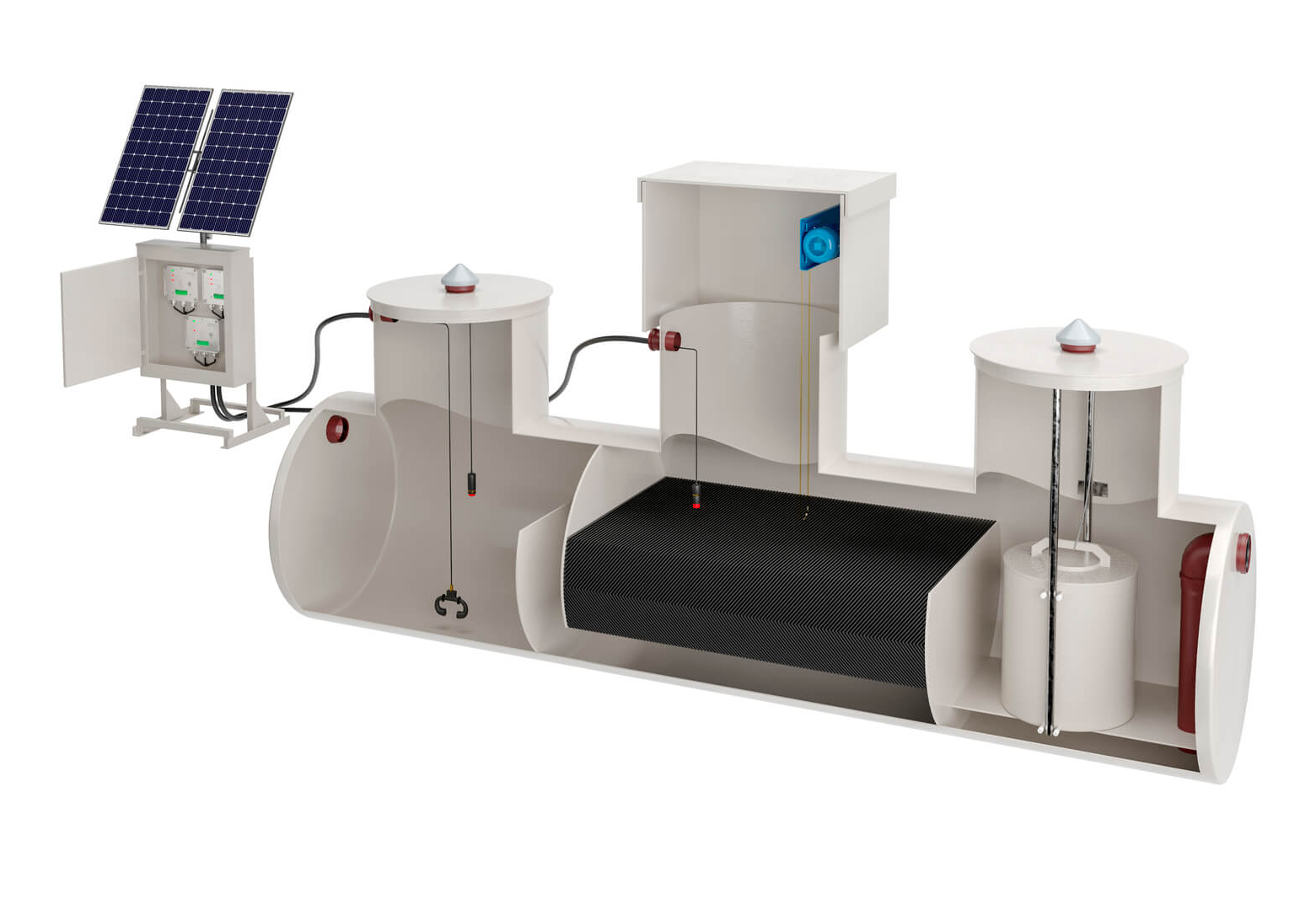

Ливневые очистные сооружения серии «BloPlast SOF» в одном корпусе состоят из трех отсеков в которых проходит 3 стадии очистки ливневых сточных вод:

  1. отстойник, здесь происходит осаждение крупнодисперсных минеральных и органических загрязнений под действием силы тяжести. Всплытие мусора и пленочных нефтепродуктов;
  2. во второй камере размещается коалесцентный модуль и происходит очистка от нефтепродуктов, укрупнение и всплытие капель;
  3. в третьей камере – сорбционный блок, в котором происходит окончательная очистка поверхностных сточных вод от оставшихся нефтепродуктов и взвешенных веществ.


Нефтепродукты

Взвешенные вещества

БПК5

На входе не более,
мг/л

На выходе не более,
мг/л

На входе не более,
мг/л

На выходе не более,
мг/л

До очистки не более,
мг/л

На выходе не более,
мг/л

502,4*

0,05

3 867 (±119,3)*

2,9*

153,1

2

При необходимости параметры очистки могут быть рассчитаны и улучшены

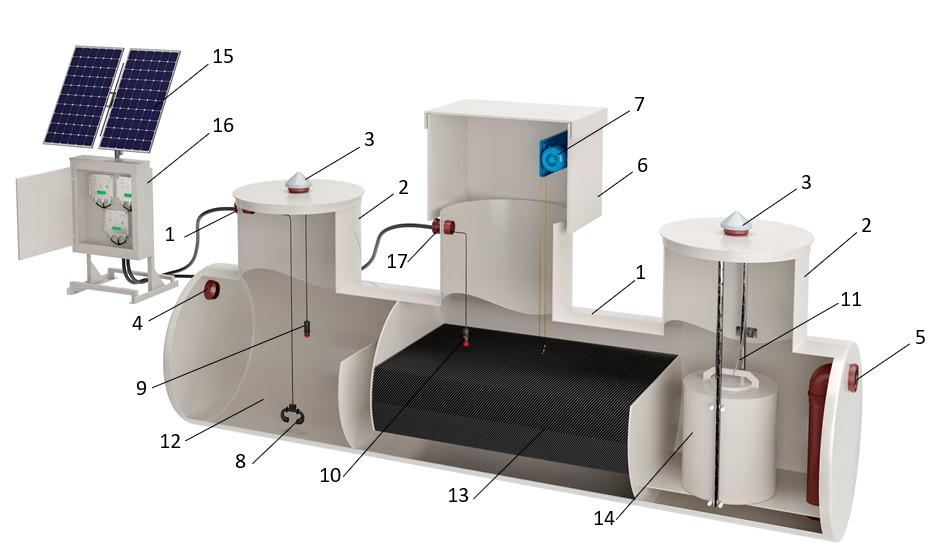

1 корпус – резервуар цилиндрический из полипропилена;

2 горловина с крышкой – цилиндрический защитный каркас, приваренный, с одной стороны, к корпусу подземного горизонтального резервуара, а с другой — выступающий над уровнем земли. Горловина резервуара используется обслуживающими специалистами для доступа к штуцерам и патрубкам, находящимся внутри горловины;

3 вентиляционный грибок – элемент вентиляционной системы в форме гриба. Он обеспечивает вывод углекислого газа, неприятных запахов, вентиляцию, а также защищают от попадания в них осадков, мусора, мелких насекомых, птиц.

4 подводящий патрубок – отрезок трубы подводящий жидкость к оборудованию. По виду соединения могут быть: свободный конец фланец, резьба или раструб;

5 отводящий патрубок - отрезок трубы отводящий жидкость из оборудования. По виду соединения могут быть: свободный конец фланец, резьба или раструб;

6 корпус для дополнительного оборудования – корпус из листового полипропилена, может быть цилиндрической либо прямого угольной формы, служит для размещения дополнительного оборудования, в целях защиты от непогоды и обеспечения сохранности и работоспособности;

7 скиммер - устройство для эффективного удаления нефтепродуктов (нефти, мазута, керосина, масла и их примесями) скапливающихся на поверхности сточных вод. Схема работы скиммера нефтепродуктов основывается на следующем принципе: нефтепродукты, смазочно-охлаждающие жидкости и жиросодержащие вещества, накапливающиеся на поверхности сточных вод, собираются плавающим коллектором скиммера обладающим свойством притягивать на себя все загрязнения такого типа. Главной деталью скиммера является коллектор – замкнутая трубка, изготовленная из специального гидрофобного материала. Она, двигаясь по поверхности воды, притягивает к себе масляные частицы. Затем коллектор затягивается в сепаратор нефти, очищается от нефтепродуктов и снова возвращается в жидкость;

8 сигнализатор уровня осадка - сигнализатор уровня песка LC2-1 применяется в местах, где из сточных вод выделяется большое количество взвешенных веществ (песка, ила). Наиболее часто в пескоотделителях, илоотделителях и отстойниках. Система измерения, определяет степень наполнения взвешенных частиц (песка) в емкости отстойника. Устройство контроля определяет количество песка с помощью датчиков и сигнализирует, если объем твердых частиц в резервуаре выше нормы;

9 сигнализатор уровня жидкости - сигнализатор уровня жидкости/воды LC2-1 применяется в системах водоснабжения и водоотведения, на очистных сооружениях для определения уровней заполнения резервуаров водой. Иногда используются для определения уровней в емкостях хранения реагентов. Сигнализирующее устройство определяет количество жидкости и выдает световой и звуковой сигналы, если объем в емкости выше нормы;

10 сигнализатор уровня нефтепродуктов - сигнализатор уровня масла/жира LC2-1 применяется в технологических сооружениях, где требуется выделение из сточных вод жировой или масляной составляющей. Применяется на пищевых комбинатах, кафе, ресторанах, барах; предприятиях по производству мыла; а также используется на автостоянках, бензоколонках, логистических комплексах, авторемонтных зонах и т.д. Сигнализирующее устройство с подключенными к нему бесконтактными датчиками, контролирует толщину всплывшего масла (жира) на поверхности воды в емкости отстойника и выдает световой и звуковой сигнал при превышении допустимой нормы;

11 трос для подъёма сорбционного блока – необходим для извлечения сорбционного блока на поверхность без спуска в резервуар;

12 отстойник - отстаивание сточных вод широко применяется для выделения из них нерастворенных взвешенных (оседающих или всплывающих) грубодисперсных веществ. Отстойники применяют как основные сооружения механической очистки сточных вод;

13 коалесцентный модуль - в коалесцентном модуле происходит выделение эмульгированных нефтепродуктов и выпадение мелкодисперсных взвешенных веществ. Принцип работы коалесцентного модуля заключается в укрупнении частиц нефтепродуктов, что ускоряет их отделение из сточной воды;

14 сорбционный блок - может состоять из полимерных сорбентов, активированных углей или комбинированной загрузки. В слое загрузки происходит очистка воды за счет сорбции эмульгированных и растворенных нефтепродуктов. Предназначен для доочистки поверхностных вод до требований ПДК, регламентируемых для сброса в водные объекты рыбохозяйственного назначения;

15 солнечные батареи - Солнечные батареи считаются очень эффективным и экологически чистым источником электроэнергии. Задача этого устройства заключается в преобразовании энергии световых лучей в электрический ток, который может использоваться для питания электрооборудования;

16 шкаф управления - комплектное устройство управления, включающее в себя силовые коммутационные аппараты, устройства защиты, преобразователи частоты, устройства плавного пуска, программируемые логические контроллеры и др.;

17 кабель-канал – необходим для вывода через него кабеля от эклектро оборудования.

Ливневые очистные сооружения «BloPlast SOF 1»
Производительность, л/с 1
Диаметр, мм 955
Длина, мм 2 300
Ливневые очистные сооружения «BloPlast SOF 3»
Производительность, л/с 3
Диаметр, мм 955
Длина, мм 2 700
Ливневые очистные сооружения «BloPlast SOF 5»
Производительность, л/с 5
Диаметр, мм 1 250
Длина, мм 2 700
Ливневые очистные сооружения «BloPlast SOF 7»
Производительность, л/с 1
Диаметр, мм 1 250
Длина, мм 3 500
Ливневые очистные сооружения «BloPlast SOF 10»
Производительность, л/с 10
Диаметр, мм 1 250
Длина, мм 5 600
Ливневые очистные сооружения «BloPlast SOF 15»
Производительность, л/с 15
Диаметр, мм 1 570
Длина, мм 5 100
Ливневые очистные сооружения «BloPlast SOF 20»
Производительность, л/с 20
Диаметр, мм 1 570
Длина, мм 8 400
Ливневые очистные сооружения «BloPlast SOF 25»
Производительность, л/с 25
Диаметр, мм 1 900
Длина, мм 7 200
Ливневые очистные сооружения «BloPlast SOF 30»
Производительность, л/с 30
Диаметр, мм 1 900
Длина, мм 8 700
Ливневые очистные сооружения «BloPlast SOF 35»
Производительность, л/с 35
Диаметр, мм 1 900
Длина, мм 9 200
Ливневые очистные сооружения «BloPlast SOF 40»
Производительность, л/с 40
Диаметр, мм 1 900
Длина, мм 9 600
Ливневые очистные сооружения «BloPlast SOF 45»
Производительность, л/с 45
Диаметр, мм 1 900
Длина, мм 10 600
Ливневые очистные сооружения «BloPlast SOF 50»
Производительность, л/с 1
Диаметр, мм 1 900
Длина, мм 11 000
Ливневые очистные сооружения «BloPlast SOF 60»
Производительность, л/с 1
Диаметр, мм 1 900
Длина, мм 11 900
Ливневые очистные сооружения «BloPlast SOF 70»
Производительность, л/с 1
Диаметр, мм 1 900
Длина, мм 13 000
Ливневые очистные сооружения «BloPlast SOF 90»
Производительность, л/с 1
Диаметр, мм 2 200
Длина, мм 11 600
Ливневые очистные сооружения «BloPlast SOF 80»
Производительность, л/с 1
Диаметр, мм 1 900
Длина, мм 13 400
Ливневые очистные сооружения «BloPlast SOF 100»
Производительность, л/с 100
Диаметр, мм 2 200
Длина, мм 12 800
Ливневые очистные сооружения «BloPlast SOF 120»
Производительность, л/с 120
Диаметр, мм 2 200
Длина, мм 15 400
Ливневые очистные сооружения «BloPlast SOF 140»
Производительность, л/с 140
Диаметр, мм 2 300
Длина, мм 16 300
Ливневые очистные сооружения «BloPlast SOF 150»
Производительность, л/с 150
Диаметр, мм 2 500
Длина, мм 14 000
Ливневые очистные сооружения «BloPlast SOF 200»
Производительность, л/с 200
Диаметр, мм 2 500
Длина, мм 16 600
Ливневые очистные сооружения «BloPlast SOF 250»
Производительность, л/с 250
Диаметр, мм 3 000
Длина, мм 15 400
Ливневые очистные сооружения «BloPlast SOF 280»
Производительность, л/с 280
Диаметр, мм 3 000
Длина, мм 17 600
